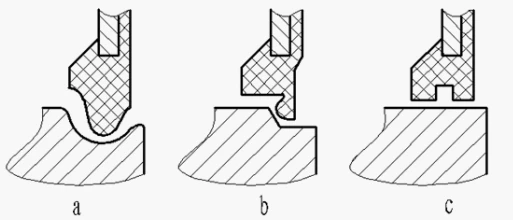

ساختار معمولی لبه قطر داخلی یک یاتاقان مهر و موم شده بدون تماس یک بلبرینگ شیار عمیق.

سیستم زنبور یاتاقان نورد دو وظیفه اساسی دارد: یکی نگه داشتن روان کننده در داخل بلبرینگ و دیگری جلوگیری از ورود ژورنال ها به داخل یاتاقان و روان کننده.

اثر آب بندی باید بین سطوح متحرک نسبی (معمولاً شفت یا حلقه داخلی یاتاقان و صندلی یاتاقان) حاصل شود. مهر و موم نه تنها باید خود را با حرکت چرخشی تطبیق دهد، بلکه باید خروج از مرکز ناشی از ریزش، فاصله، انحراف و تغییر شکل را نیز در نظر بگیرد. انتخاب ساختاری مهر و موم بستگی به نوع روان کننده و تعداد و ماهیت آخالهایی دارد که باید حذف شوند. انتخاب نهایی به عواملی مانند سرعت، اصطکاک، سایش، شرایط کار، سهولت تعویض، صرفه جویی و غیره بستگی دارد. اصل طراحی بلبرینگ مهر و موم این است که پس از نصب حلقه آب بندی یا پوشش گرد و غبار بر روی یاتاقان، فضای آب بندی به حداکثر برسد. بلبرینگ پایه ساختار معمولی لبه قطر داخلی یاتاقان زنبور بدون تماس یک بلبرینگ شیار عمیق به شرح زیر است.

a این ساختار معمولاً توسط مارک های مشهور بین المللی مانند NTN و NSK استفاده می شود. این مهر و موم اصل آب بندی فشار دینامیکی را اتخاذ می کند. زمانی که بلبرینگ کار می کند، تاثیر خوبی در جلوگیری از ورود ناخالصی های خارجی و جلوگیری از نشت گریس دارد. هنگامی که بلبرینگ کار خود را متوقف می کند، یک مهر و موم استاتیک تشکیل می شود. جاده کمانش آب بندی شده و اثر آب بندی خوب است. دارای الزامات بالایی بر روی شیار آب بندی است و به تحمل محوری شیار آب بندی و فاصله محوری یاتاقان حساس است.
b همچنین ساختاری است که معمولاً توسط بسیاری از سازندگان استفاده می شود. همچنین یک مهر و موم فشار دینامیکی تشکیل می دهد، اما اثر فشار دینامیکی باعث ورود ناخالصی های خارجی به یاتاقان می شود. زمان آب بندی کوتاه و اثر متوسط ​​است.
c ساختار اتخاذ شده در طراحی بهینه شده است. مزایای آن عبارتند از: از تأثیر تحمل محوری و فاصله محوری جلوگیری می کند. سنگ زنی سطح آب بندی دقت جفت آب بندی را بهبود می بخشد. دنده حلقه داخلی بدون شیار هزینه پردازش را کاهش می دهد. قطر داخلی حلقه آب بندی یک شیار نگهدارنده چربی به لبه غیر تماسی اضافه می شود. هنگامی که یاتاقان تمایل به نشت گریس دارد، گریس سرریز شده در شیار باقی می ماند و لبه غیر تماسی و دنده با گریس آب بندی می شوند تا عملکرد آب بندی بهبود یابد.
هرچه شکاف آب بندی بدون تماس بیشتر باشد و شکاف کوچکتر باشد، بهتر است. با این حال، طول شکاف آب بندی توسط ساختار محدود می شود و شکاف با دقت ماشینکاری محدود می شود.
