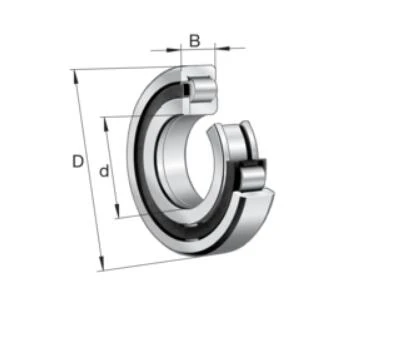

NUP219-E-XL-TVP2-F1-C4-رولربرینگ استوانه‌ای
ابعاد اصلی و داده های عملکرد
| d |
95 میلی متر |
قطر سوراخ |
| D |
170 میلی متر |
قطر خارج |
| B |
32 میلی متر |
عرض |
| Cr |
260,000 N |
رتبه بندی بار دینامیکی پایه، شعاعی |
| C0r |
265,000 N |
درجه بندی بار استاتیک پایه، شعاعی |
| Cur |
45,000 N |
حد بار خستگی، شعاعی |
| nG |
5،600 1/دقیقه |
محدود کردن سرعت |
| nϑr |
3،650 1/دقیقه |
سرعت مرجع |
| ≈m |
2.909 کیلوگرم |
وزن |
ابعاد نصب
| d1 |
120.5 میلی متر |
حداکثر قطر دنده حلقه داخلی |
| D1 دقیقه |
148.6 میلی متر |
حلقه بیرونی حداقل قطر دنده |
| dیک دقیقه |
107 میلی متر |
حداقل قطر شانه شفت |
| dc دقیقه |
123 میلی متر |
حداقل شانه شفت |
| Dحداکثر |
158 میلی متر |
حداکثر قطر شانه مسکن |
| rحداکثر |
2.1 میلی متر |
حداکثر شعاع فرورفتگی |
ابعاد
| rدقیقه |
2.1 میلی متر |
حداقل ابعاد پخ |
| r1 دقیقه |
2.1 میلی متر |
حداقل ابعاد پخ |
| E |
154.5 میلی متر |
حلقه بیرونی قطر راه آهن |
| F |
112.5 میلی متر |
حلقه داخلی قطر راه آهن |
| B3 |
5 میلی متر |
عرض دنده شل |
محدوده دما
| Tدقیقه |
-30 درجه |
حداقل دمای عملیاتی |
| Tحداکثر |
120 درجه |
حداکثر دمای عملیاتی |
رولبرینگ های استوانه ای نوع محبوبی از یاتاقان های نورد هستند که ظرفیت بار شعاعی بالا، اصطکاک کم و طراحی ساده دارند. این یاتاقان ها از یک حلقه داخلی استوانه ای و یک حلقه بیرونی تشکیل شده اند که غلتک هایی در بین آنها قرار گرفته اند. غلتک های استوانه ای شکل توسط حلقه داخلی و حلقه بیرونی هدایت می شوند و به آنها اجازه می دهد تا نرم و یکنواخت بچرخند.
یکی از مزایای اصلی رولبرینگ های استوانه ای توانایی آنها در تحمل بارهای شعاعی بسیار بالا است. شکل استوانه ای غلتک ها بار را به طور مساوی در سطح تماس بزرگ توزیع می کند و فشار وارده بر بلبرینگ را کاهش می دهد. این امر باعث می شود که رولبرینگ های استوانه ای برای کاربردهای سنگین مانند تجهیزات ساختمانی، ماشین آلات معدن و توربین های بادی ایده آل باشند.
بلبرینگ های غلتکی استوانه ای علاوه بر ظرفیت بار، اصطکاک کم و راندمان عملیاتی بالایی نیز دارند. غلتک ها و قفس برای به حداقل رساندن اصطکاک و کاهش تولید گرما طراحی شده اند و عملکرد کلی بلبرینگ را بهبود می بخشند. این به بازده انرژی بهتر و عمر طولانی تر ترجمه می شود.
نصب و نگهداری غلتک های استوانه ای نیز آسان است. آنها در طیف وسیعی از اندازه ها و پیکربندی ها متناسب با کاربردهای مختلف موجود هستند و در صورت نیاز به راحتی قابل تعویض یا تعمیر هستند. با روغن کاری و نگهداری مناسب، رولبرینگ های استوانه ای می توانند عملکرد قابل اعتماد و طولانی مدتی را ارائه دهند.
برخی از کاربردهای رایج رولبرینگ های استوانه ای شامل ماشین ابزار، پمپ ها، ژنراتورها و موتورهای الکتریکی است. آنها همچنین معمولاً در صنایع خودروسازی و هوافضا به دلیل عملکرد و قابلیت اطمینان بالا استفاده می شوند.
به طور کلی، بلبرینگ های استوانه ای یک راه حل همه کاره و قابل اعتماد برای کاربردهای سنگین است که در آن بارهای شعاعی بالا و اصطکاک کم بسیار مهم هستند. با طراحی ساده، سهولت نصب و نگهداری، و توانایی تحمل شرایط سخت، انتخابی ایده آل برای طیف وسیعی از صنایع و کاربردها هستند.
| نه | d | D | B |
| NJ219-E-XL-M1 | 95 | 170 | 32 |
| NJ219-E-XL-TVP2 | 95 | 170 | 32 |
| NUP{0}E-XL-TVP2 | 95 | 170 | 32 |
| NU219-E-XL-M1-C4 | 95 | 170 | 32 |
| NU219-E-XL-TVP2-C3 | 95 | 170 | 32 |
| NUP219-E-XL-TVP2-F1-C3 | 95 | 170 | 32 |
| NU219-E-XL-TVP2-F1-C3 | 95 | 170 | 32 |
| NU219-E-XL-TVP2-CNL | 95 | 170 | 32 |
| NUP219-E-XL-TVP2-F1-C4 | 95 | 170 | 32 |
| SL192308-XL | 40 | 90 | 33 |
| RSL{0}}XL-RV | 40 | 83.12 | 33 |
| NU1026-XL-M1-F1-J20AA-C4 | 130 | 200 | 33 |
| NU1028-XL-M1-J20AA | 140 | 210 | 33 |
| RSL182308-A-2S | 40 | 83.12 | 33 |
| RSL{0}}A | 40 | 83.12 | 33 |
| NU313-E-XL-TVP2>A | 65 | 140 | 33 |
| RSL{0}}A | 80 | 125.81 | 33 |
| SL182216 | 80 | 140 | 33 |
| SL 182216-A-BR-C3 | 80 | 140 | 33 |
| RSL182216-A-3S | 80 | 125.81 | 33 |
